LM型基本型梅花形彈性聯軸器主要由兩個帶凸齒密切嚙合并承受徑向擠壓以傳遞扭矩,當兩軸線有相對偏移時,彈性元件發生相應的彈性變形,起到自動補償作用。

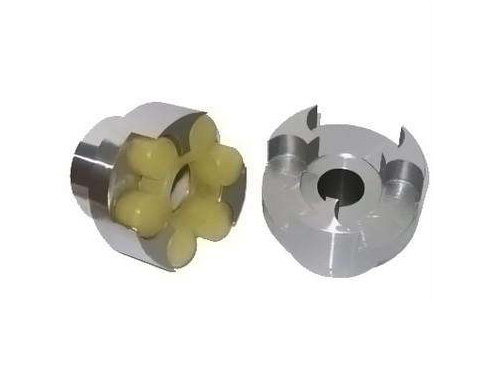

LM型基本型梅花形彈性聯軸器是由兩個帶凸爪形狀相同的半聯軸器和彈性元件組成,利用梅花形彈性元件置于兩半聯軸器凸爪之間,以實現兩半聯軸器的聯接。 換彈性元件時兩半聯軸器需要沿著軸向移動才能達到 換彈性元件的目的。所聯兩軸的許用相對位移,除與尺寸大小有關外,還與彈性元件工作部分的形狀有關,對于與炬形凸爪接觸的梅花形彈性元件,許用徑向位移△y為0.2mm,角位移△a為1.5°,對于與圓弧形凸爪接觸的梅花形彈性元件,許用徑向位移△y為0.5~1.8mm,許用軸l向位移△x 為2~5. 0mm,許用角位移△a為1.0°~2.0°。當工作需要提高補償性能,而對承載能力允許稍有降低時,亦可制成沿軸向為鼓形的梅花形彈性元件,或?qū)砂肼?lián)軸器的凸爪制成中凸形式。
LM型基本型梅花形彈性聯軸器的適用范圍
1.LM型基本型梅花形彈性聯軸器主要由兩個帶凸齒密切嚙合并承受徑向擠壓以傳遞扭矩,當兩軸線有相對偏移時,彈性元件發生相應的彈性變形,起到自動補償作用。
2.LM型基本型梅花形彈性聯軸器主要適用于起動頻繁、正反轉、中高速、中等扭矩和要求高性的工作場合,例如:冶金、礦山、石油、化工、起重、運輸、輕工、紡織、水泵、風機等。工作環境溫度 -35℃~+80℃,傳遞公稱扭矩25~12500Nm,許用轉速1900~15300r/min。
3.與其它聯軸器相比,梅花形彈性聯軸器具有以下特點:
(1)工作穩定,具有良好的減振、緩沖和電絕緣性能。
(2)結構簡單,徑向尺寸小,重量輕,轉動慣量小,適用于中高速場合。
(3)具有較大的軸向、徑向和角向補償能力。
(4)聚氨酯彈性元件耐油,承載能力大,使用壽命長, 。
(5)聯軸器無需潤滑,維護工作量少,可連續長期運行。
LM型基本型梅花形彈性聯軸器特點:結構簡單,徑向尺寸小,重量輕,轉動慣量小,適用于中高速場合,工作穩定,具有良好的減振、緩沖和電絕緣性能。具有較大的軸向、徑向和角向補償能力,聚氨酯彈性元件耐油,承載能力大,使用壽命長,聯軸器無需潤滑,維護工作量少,可連續長期運行。零件數量少,外形尺寸較小,彈性元件制造客易,承載能力也較高,但裝拆時,需要沿軸向移動兩半聯軸器。
LM型基本型梅花形彈性聯軸器主要適用于對補償性能,緩沖減很要求不苛求的傳動軸系,尤其是中小功率的傳動中。起動頻繁、正反轉、中高速、中等扭矩和要求高性的工作場合,例如:冶金、礦山、石油、化工、起重、運輸、輕工、紡織、水泵、風機等。公稱轉矩為25~12500N.m,許用轉速為15300~1900r/min,軸孔直徑為12~160mm。
泊頭市滄碩傳動機械有限公司是從事聯軸器研究、生產的企業。我公司各種設備多樣, 技術力量優良,是生產各種類型聯軸器的廠家,供國內許多機械行業。我公司主要產品有膜片聯軸器,輪胎式聯軸器,滾子鏈聯軸器,鼓形齒式聯軸器,星形彈性聯軸器,滑塊聯軸器,凸緣聯軸器,梅花形彈性聯軸器,彈性柱銷聯軸器,彈性套柱銷聯軸器,彈性柱銷齒式聯軸器等。為滿足客戶需要,我們也承接其它聯軸器的測繪、制造。公司實現了CAD計算機輔助設計和信息化管理,集研究制造為一體,有豐富的制造經驗,檢測手段嚴格、品種規格多樣、質量穩定。
在市場方面,本公司與國內多家鋼鐵廠保持了長期的客戶關系,產品質量和交期得到客戶高度評價。與國內多家造紙、石油等企業建立了穩定的供貨關系,并憑著產品的質量和優良的性能積極開拓新的銷售市場,公司擁有一批實踐經驗豐富的技術人員,同時我們擁有一批銷售、售后人員為合作單位提供優良的傳動技術服務,使合作企業的設備平穩運轉。
公司自創建以來,產品銷售至國內各地,深受新老客戶的青瞇,本著誠實信用原則,與多家客戶建立了長期的合作關系,現在我公司正進一步加強員工技術培訓,提高的技術水平,把科技注入產品,爭取產品實惠,放心。公司本著仁和、誠信、務實、求新的企業理念,力求以良好的生產管理和嚴格的質量把關,向用戶提供優良的產品和滿意的服務。
